回轉式烘干機的選型計算：目標煤矸石處理量13.889 t/h，設計計算時取14000 kg/h。

烘干操作單元

1、設備

選用規格為直徑2.4mX15m的回轉烘干機，將煤矸石的含水率由17.42%烘干至1%。預熱器將溫度為20℃，濕度為0.007 干氣kg / kg 的空氣加熱到 210℃后通入干燥器中，風速設為4 m/s，廢氣出口溫度設為130℃。20℃的濕物料以14000 kg/h 速率進入干燥器，出口溫度為120℃。

2、計算

(1)物料衡算

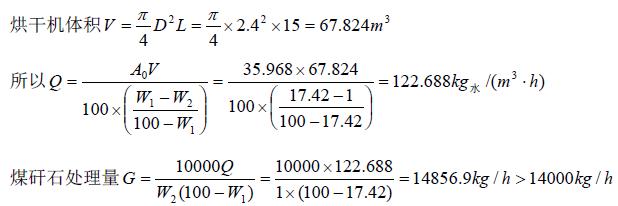

①烘干機生產能力：

式中：Q——烘干機生產能力(含終水分),kg水 /(m³.h) ;

A0——烘干機水分蒸發強度(設計指標),kg水 /(m³.h) ;

W1，W2——物料被烘干前后的含水率，%。

查得該規格回轉烘干機單位容積蒸發強度 35.968KG/(m³.h3 )

說明1臺規格為2.4m×15m的回轉烘干機即可滿足設計處理要求。

式中：W——烘干蒸發量，kg水/h;

GH1——烘干前濕物料量，kg/h;

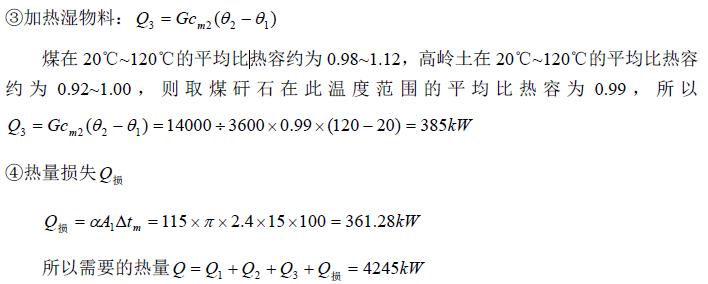

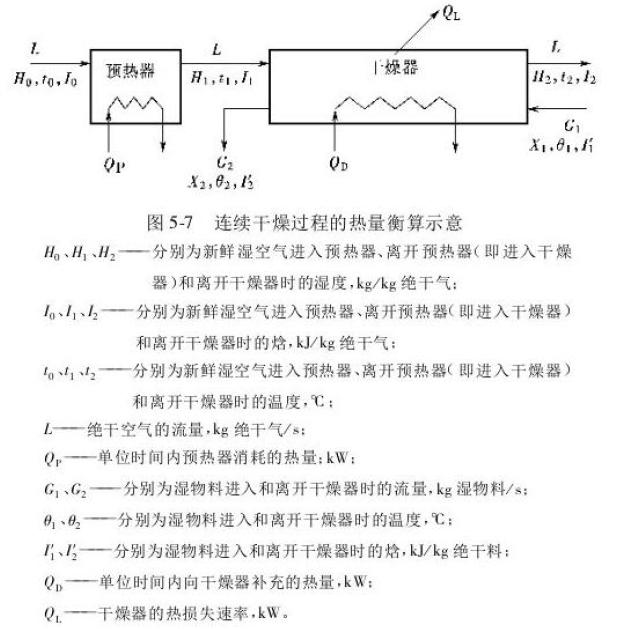

(2)能量衡算

設干燥器中不再補加能量，忽略預熱器中的熱量損失，則預熱器中加入的能量用于以下方面：

①加熱空氣：Q1=L(1.01+1.88H0)(t2-t0)=78679.9÷3600×(1.01+1.88×0.007)×(130-20)=1788.92kW;

②蒸發水分：
